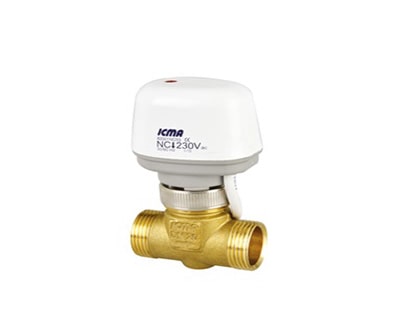

شیر فن کویل و پمپ فن کویل را باید از اجزای حیاتی سیستم‌های گرمایش، هوارسانی و تهویه مطبوع (HVAC) بدانیم. این تجهیزات را مختص واحدهای فن کویل (FCU) طراحی کرده‌اند و وظیفه تنظیم کردن جریان آب گرم یا سرد را در کویل درون FCU بر عهده دارند. لذا امکان کنترل کردن دقیق دما را در فضاهای جداگانه فراهم می‌کنند. جنبه موتوری شیر در واقع، به توانایی آن برای تعدیل و تنظیم کردن خودکار جریان بر می‌گردد و دما را به‌صورت پاسخگو و دقیق کنترل می‌کند. این شیر را معمولاً به محرّک یا موتوری مجهز می‌کنند و می‌تواند بر اساس سیگنال‌های ترموستات یا سیستم اتوماسیون ساختمان تنظیم شود. برای جزئیات بیشتر درباره نحوه کار و کاربردهای این دستگاه‌ها با ادامه مطلب همراه باشید!
این شیرها به FCU متصل می‌شوند تا دمای مورد نظر را در فضاهای مختلف تنظیم کنند. پس از آن‌که ترموستات نیاز به گرمایش یا سرمایش را نشان می‌دهد، موقعیت شیر فن کویل تنظیم می‌شود تا مقدار آب جاری از فن کویل را کنترل کند. در نتیجه، این دستگاه فرآیند تبادل حرارت را بهینه می‌کند و عملکرد کلی سیستم HVAC را بهبود می‌بخشد. کارکرد پمپ فن کویل را در واقع، باید جنبه پیچیده‌ای از سیستم مذکور بدانیم که جزئیاتش را در ادامه می‌خوانید.
این فرآیند معمولاً توسط دستگاه کنترل دما از جمله ترموستات، در فضای تهویه‌دار آغاز می‌شود. ترموستات به‌طور مداوم دمای محیط را کنترل می‌کند و آن را با دمای از پیش تنظیم شده‌ای مقایسه می‌کند که به‌عنوان نقطه تنظیم شناخته می‌شود. سپس با انحراف دمای فعلی از نقطه تنظیم، سیگنالی را به سیستم کنترل HVAC ارسال می‌کند که نمایانگر نیاز به گرمایش یا سرمایش است.
سیگنال ترموستات، سیستم کنترل تهویه مطبوع را فعال می‌کند تا حالت گرمایش یا سرمایش مناسب را آغاز کند. سپس سیستم کنترل با اجزای مختلف سیستم HVAC از جمله شیر فن کویل ارتباط برقرار می‌کند. این شیر مجهز به محرّک یا موتوری است که معمولاً توسط سیستم HVAC کنترل می‌شود. این محرّک به سیگنال‌های سیستم کنترل پاسخ می‌دهد و موقعیت شیر را تنظیم می‌کند. در نتیجه، مدولاسیون موقعیت شیر، جریان آب کویل را در واحد فن کویل تعیین می‌کند.
در این حالت، شیر مذکور تنظیم می‌شود تا آب گرم سیستم گرمایش مرکزی ساختمان در کویل جاری شود. محرّک شیر را تنظیم می‌کند تا میزان جریان آب را بر اساس نیازهای گرمایشی تعیین شده بر اساس سیگنال ترموستات کنترل کند. با گردش آب گرم در کویل، فن هوا را روی آن می‌دمد تا انرژی حرارتی را جذب کند و دمایش قبل از پخش شدن در فضا افزایش یابد.
در چنین شرایطی، پمپ فن کویل تنظیم می‌شود تا به آب سرد سیستم خنک‌کننده مرکزی اجازه عبور از کویل را بدهد. در این حالت هم محرّک شیر را تنظیم می‌کند تا جریان آب سرد را طبق الزامات تعیین شده توسط ترموستات تنظیم کند. آب سرد گرما را از هوای عبوری از روی کویل جذب می‌کند و دمای هوا قبل از پخش شدن توسط فن در داخل اتاق، کاهش می‌یابد.
وجه تمایز مهم شیر فن کویل به قابلیت تعدیل شدنش بر می‌گردد. این تجهیزات برخلاف شیرهای روشن/خاموش سابق که جریان کامل را برقرار یا کلاً قطعش می‌کنند، می‌توانند موقعیتشان را به‌طور دقیق برای کنترل کردن جریان آب داخل کویل تنظیم کنند. چنین قابلیتی برای حفظ دمای ثابت و رفاه در داخل خانه بسیار مهم است. تنظیم شدن مداوم آن تضمین می‌کند که خروجی گرمایش یا سرمایش با الزامات آنی فضا مطابقت دارد و از افزایش یا کاهش دما جلوگیری می‌کند.
پمپ فن کویل علاوه بر کنترل کردن دما، به تعادل سیستم نیز کمک می‌کند. تعادل عبارت است از تنظیم کردن میزان جریان آب در شاخه‌های مختلف سیستم HVAC برای حصول اطمینان از گرمایش یا سرمایش یکنواخت در سراسر ساختمان. تنظیم شدن این شیرهای فن کویل امکان تعیین کردن دقیق جریان آب را فراهم و به توزیع انرژی حرارتی در فضاهای مختلف کمک می‌کنند.
بسیاری از سیستم‌های HVAC امروزی را با فناوری BAS هماهنگ می‌کنند تا کنترل و زمان‌بندیشان را به‌صورت متمرکز انجام دهند. با اتصال شیرهای فن کویل به BAS، سیستم بسیار هوشمندانه عمل می‌کند. کنترل متمرکز BAS می‌تواند عملیات را به‌صورت هماهنگ با سایر سیستم‌های ساختمان انجام دهد. به‌طور مثال، ویژگی‌هایی مانند تنظیمات برنامه‌ریزی شده دما، نظارت از راه دور و تعمیر و نگهداری پیشگیرانه را فعال می‌کند که به بهره‌وری انرژی و بهینه‌سازی کلی سیستم کمک می‌کنند.
پمپ فن کویل نقشی محوری در عملکرد سیستم‌های HVAC به‌ویژه فن کویل دارند. پی بردن به هدف کار پمپ فن کوبل در واقع، مستلزم بررسی کردن دینامیک سیستم HVAC و پیچیدگی‌های تنظیم دما در ساختمان است. هدف سیستم HVAC ایجاد محیط داخلی راحت از طریق کنترل دما، رطوبت و کیفیت هوا است. در این سیستم، فن کویل جزئی کلیدی است که وظیفه تهویه هوا را در فضای مشخصی بر عهده دارد. این وسیله دارای فن و کویل است که بسته به اینکه سیستم در حالت گرمایش یا سرمایش باشد، آب سرد یا گرم در آن جریان می‌یابد. فن به توزیع هوای مطبوع در سراسر اتاق کمک می‌کند و نقش کویل تسهیل انتقال انرژی حرارتی بین هوا و آب است.
یکی از وظایف اصلی شیر فن کویل مدیریت کردن اثربخش دما در فضاهای خاص است. هنگامی که اتاقی نیاز به گرمایش دارد، ترموستات به سیستم HVAC سیگنال می‌دهد تا حالت گرمایش را فعال کند. در نتیجه، دستگاه مذکور با تنظیم کردن موقعیت خودش به آن واکنش نشان می‌دهد. در این حالت مقدار مناسب آب گرم از طریق کویل جریان می‌یابد. سپس فن هوا را روی کویل گرم به گردش در می‌آورد و دمای اتاق را افزایش می‌دهد. در مقابل، در حالت خنک‌کننده، شیر برای تنظیم کردن جریان آب سرد در کویل تنظیم می‌شود و حذف گرما از هوا و کاهش دمای اتاق را تسهیل می‌کند.
تنظیم شدن این تجهیزات برای کنترل کردن دقیق دما ضروری است. آن‌ها برخلاف شیرهای صفر و یکی که می‌توانند منجر به نوسانات دمایی شوند، می‌توانند به‌طور مداوم موقعیتشان را بر اساس بازخورد لحظه‌ای ترموستات تنظیم کنند. این پاسخ دینامیکی تضمین می‌کند که سیستم HVAC شرایط تهویه و دمای داخلی پایدار و راحت را حفظ و از فراتر رفتن یا کمتر شدنش از دمای تنظیم شده جلوگیری کند.
کمک کردن به ارتقای بهره‌وری انرژی
شیرهای فن کویل با تنظیم کردن جریان آب کویل بر اساس الزامات واقعی گرمایش یا سرمایش فضا، عملکرد سیستم را بهینه می‌کنند. این کار نه تنها رفاه ساکنین را افزایش می‌دهد، بلکه از مصرف انرژی نیز می‌کاهد؛ زیرا سیستم HVAC با در اختیار داشتن مقدار دقیق گرمایش یا سرمایش لازم، کارآمدتر عمل می‌کند. از طرفی، قابلیت خودتنظیمی این تجهیزات امکان تنظیم شدن دقیق جریان آب، کمک به توزیع متعادل انرژی حرارتی و حفظ ثبات دما را در فضاهای مختلف فراهم می‌کند. پمپ فن کویل می‌تواند سیگنال‌ها و بازخوردهای سیستم‌های اتوماسیونی را برای عملکرد بهینه دریافت و پردازش کند. در نتیجه، علاوه بر کنترل و زمان‌بندی متمرکز و نظارت از راه دور، نگهداری و مدیریت انرژی نیز تسهیل می‌شود.
انواع شیر فن کویل را در اقسام مختلفی عرضه کرده‌اند که انواع دوراهه و سه‌راهه را در بر می‌گیرند. شیرهای دوطرفه جریان آب را برای گرمایش یا سرمایش کنترل می‌کنند و انواع سه‌طرفه می‌توانند بین گرمایش، سرمایش و مخلوطی از هر دو تنظیم شوند. انتخاب نوع این دستگاه بستگی به طراحی و عملکرد مورد نیاز سیستم HVAC مورد نظرتان دارد.
باید مطمئن شوید که اندازه شیر با مشخصات سیستم HVAC مطابقت دارد. دبی لازم را باید بر اساس بار گرمایش یا سرمایش فضا در نظر بگیرید. اندازه نادرست شیرها می‌تواند منجر به عملکرد ناکارآمد و ایجاد نارسایی در حفظ دمای مورد نظر شود.
محدوده مدولاسیون شیر تعیین می‌کند که چگونه می‌تواند جریان آب را در کویل کنترل کند. بازه گسترده مدولاسیون تنظیمات دمایی دقیق‌تری را فراهم می‌کند. لذا بهتر است الزامات مدولاسیون خاص سیستم HVAC و سطح کنترل لازم برای کاربردتان را در نظر بگیرید.
محرّک وظیفه تنظیم کردن موقعیت شیر را بر اساس سیگنال‌های سیستم کنترل بر عهده دارد. بنابراین، محرّک دارای گشتاور و سرعت مناسب برای سیستم مورد نظرتان انتخاب کنید. همچنین، بسته به پیچیدگی کنترلی مورد نظر، تصمیم بگیرید که آیا به محرّک استاندارد نیاز دارید یا تعدیل‌کننده.
بهتر است مطمئن شوید که شیر فن کویل با سیستم کنترل HVAC مورد نظر سازگار است. سازگاری آن برای یکپارچگی و اتصال مناسب اجزا ضروری است. چنانچه آن را برای سیستم BAS می‌خواهید، ببینید که جهت نظارت متمرکز، شیر می‌تواند به‌طور کارآمد با آن ارتباط برقرار کند یا خیر.
کلام پایانی
پمپ فن کویل را باید از اجزای کاربردی سیستم‌های HVAC، به‌ویژه فن کویل‌ها بدانیم. قابلیت تنظیم شدن این دستگاه‌ها و پاسخگویی آن‌ها به الزامات آنی دمایی، کنترل کردن دقیق فرآیندهای گرمایش و سرمایش را تضمین می‌کند. لذا این شیرها با کمک کردن به ارتقای پایداری دما، بهره‌وری انرژی و متعادل کردن سیستم، نقشی مهمی در ایجاد محیط داخلی راحت و پایدار در ساختمان‌ها ایفا می‌کنند. قابلیت تنظیم شدن آن را باید پاسخی پویا به تقاضاهای سیستم برای تغییر دمای محیط بدانیم.
شیر فن کویل یکی از اجزای مهم سیستم‌های تهویه مطبوع است که برای کنترل جریان آب سرد یا گرم به فن کویل استفاده می‌شود. این شیرها معمولاا به صورت دو راهه یا سه راهه طراحی می‌شوند و با تنظیم میزان جریان، به بهینه‌سازی عملکرد سیستم و کنترل دمای محیط کمک می‌کنند. شیر فن کویل با عملکرد دقیق خود، مصرف انرژی را کاهش داده و باعث می‌شود که سیستم تهویه به صورت اقتصادی و کارآمد عمل کند.
